Pulverizador de jardín de 5 litros.
Manual de usuario
¡INSTRUCCIONES DE SEGURIDAD IMPORTANTES! ¡LEA DETENIDAMENTE ANTES DE UTILIZAR EL PRODUCTO Y CONSÉRVELO PARA FUTURAS CONSULTAS! |
El Manual del usuario forma parte del pulverizador. Por favor manténgalo en buenas condiciones. Para utilizar y mantener el pulverizador de manera adecuada, lea atentamente el Manual del usuario antes de utilizarlo. Si tienes alguna duda contacta con el distribuidor.
Los pulverizadores se utilizarán únicamente con productos fitosanitarios aprobados por las autoridades reguladoras locales/nacionales (por ejemplo, BBA) para productos fitosanitarios para uso con pulverizadores de mochila.
Aplicaciones principales
Apto para el control de plagas en pequeños viveros, flores y jardines, así como limpieza del ambiente del hogar y esterilización de ganado y gallineros.

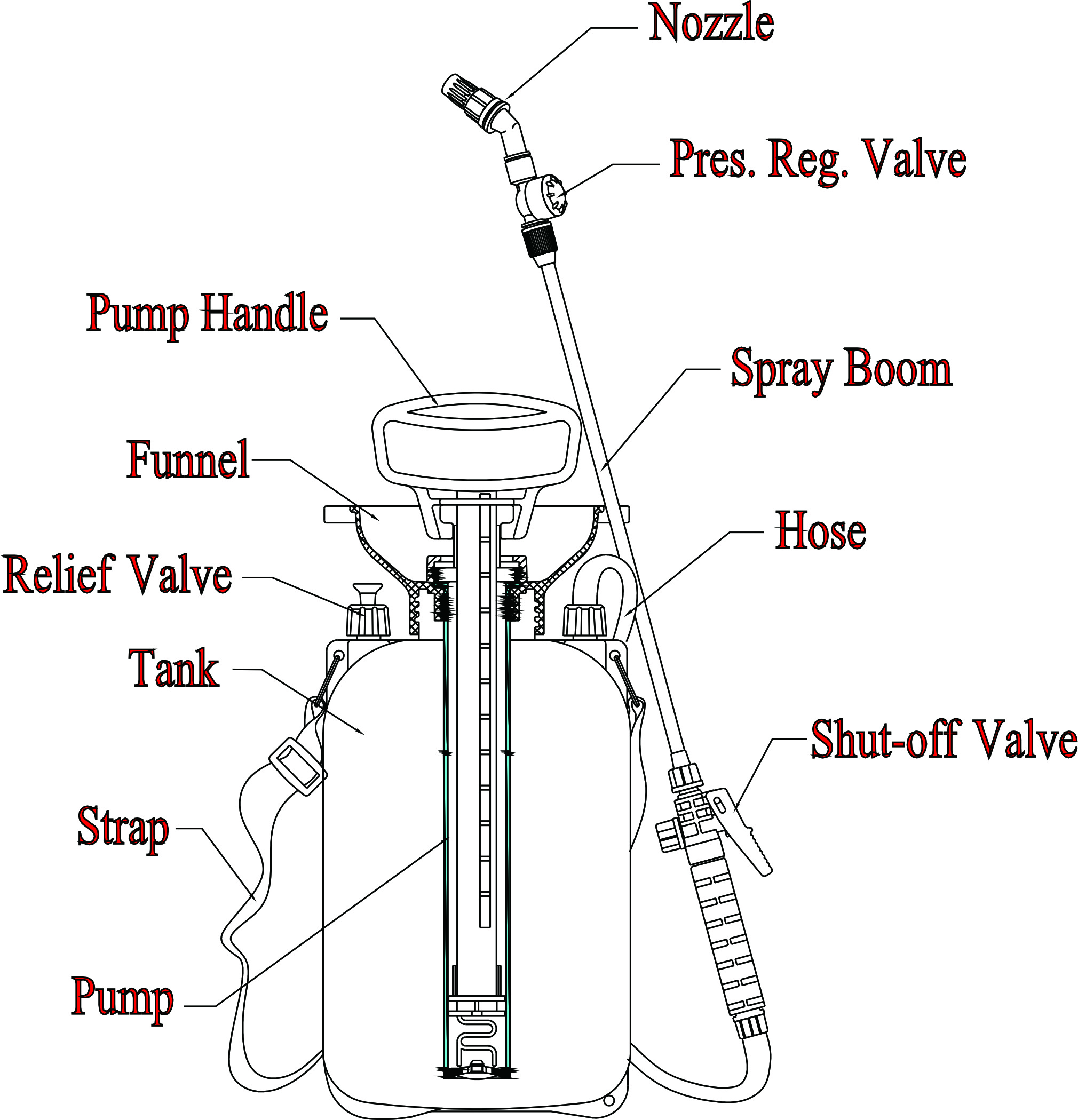

Estructura, características y cómo trabajar.
Estructura
Compuesto por un tanque, una unidad de bomba (cilindro, manija, pistón, etc.), conjunto de pulverización (manguera, cierre, lanza y boquilla), válvula de alivio, correa, etc.
como trabajar
Comprima el aire en el tanque mediante el movimiento alternativo del pistón en el cilindro, lo que resulta en una diferencia de presión dentro y fuera del tanque para empujar la mezcla de rociado hacia la manguera y la lanza rociadora, y finalmente la boquilla para rociar.
Características
①Aspecto elegante, estructura simple, operación fácil y sin fugas;② La válvula de cierre es fácil y segura de operar;③ Viene con una válvula reguladora de presión tipo diafragma para absorber los golpes y mantener una presión constante, lo que resulta en una pulverización uniforme y mínima. pulse;④ Fabricado con materiales de primera calidad que resisten ácidos, álcalis y corrosión para garantizar durabilidad y estanqueidad.
Piezas y parámetros técnicos
Modelo No. | 3016138 | |
Volumen nominal | 5 litros | |
Presión de trabajo | 1-3 barras | |
Válvula de seguridad | 3-3,6bar | |
Carrera de trabajo | 190 milímetros | |
Peso neto: | 1,28 kilogramos | |
Peso total: | 7,68 kg | |
Caudal* | Boquilla cónica | 0,50 l/min |
Boquilla de ventilador | 0,40 l/min | |
Pres. Reg. Válvula | Presidente abierto. | 1,4±0,2bar |
Cerrar Pres. | 1±0,15bar | |
Volumen residual total | aprox. 30ml | |
Tamaño del tanque | ∅185×455mm |
Observación: * El caudal es el promedio basado en un ciclo completo de proceso.
Precauciones
Peligros
¡Lea las instrucciones antes de usar y consérvelas para consultarlas en el futuro! | |
Requisito de EPP: el operador deberá usar una máscara, gorro de operación, ropa de protección, guantes impermeables y botas de goma, etc. en el proceso de pulverización. | |
Almacenamiento y mantenimiento de pesticidas. Se mantendrá fuera del alcance de los niños. La eliminación del pesticida deberá seguir las instrucciones de seguridad proporcionadas por su fabricante. | |
In En caso de inhalación: Deje inmediatamente el lugar venenoso en un lugar bien ventilado para tumbarse a descansar. En caso de intoxicación por contacto con la piel, enjuáguese con agua inmediatamente; en caso de ingestión, induzca el vómito con agua limpia o agua salada y vaya al hospital lo antes posible. | |
Nunca rocíe a personas o animales. Nunca opere contra viento adverso. El pulverizador NO es un juguete. | |
El químico residual se mantendrá en un contenedor en lugar de verterlo en el campo, suelo y ríos. Las botellas y bolsas vacías se recogerán y enviarán al fabricante para su eliminación adecuada o se enterrarán en un terreno árido con un nivel de agua subterráneo profundo y poca lluvia, lejos de las zonas habitadas y las fuentes de agua.。 |
Advertencia
Sólo podrán trabajar con el producto operadores formados, sanos y descansados. No utilice el producto si está cansado, enfermo o bajo la influencia del alcohol, drogas o medicamentos. Asegúrese de que los usuarios inexpertos reciban una formación adecuada antes de su uso. |
Nunca utilice ácidos fuertes, alcalinos fuertes ni soluciones inflamables. Nunca utilice pesticidas altamente tóxicos y altamente persistentes para el control de plagas de hortalizas, cultivos de melón, árboles frutales, té, hierbas medicinales, etc. Y el tiempo de cosecha después de la aplicación del pesticida debe ser lo suficientemente largo. |
Mantener alejado de fuentes de calor y evitar la exposición a la luz solar intensa. |
No lo deje desatendido en un lugar público que pueda poner en peligro la seguridad pública. |
No intente eliminar las congestiones soplando partes del producto con la boca. No conecte el producto a otra fuente de presión, por ejemplo, un compresor de aire. Asegure el producto contra caídas, vuelcos, vibraciones, temperaturas extremadamente altas o bajas, luz solar directa e impactos durante el transporte para evitar daños y derrames. No intente reparar ni modificar el producto de ninguna manera. Limpie y mantenga el producto como se describe en este manual de instrucciones. Utilice únicamente repuestos y accesorios recomendados por el fabricante. Las reparaciones sólo las llevarán a cabo el fabricante, su agente de servicio o personas igualmente calificadas. No hacerlo puede resultar en peligro. Compruebe el producto periódicamente cada año después del invierno utilizando agua limpia. Comprobar el producto antes de cada uso. Considere el viento, la lluvia y otras condiciones climáticas y ambientales para evitar peligros debido a la distribución incontrolada o involuntaria de líquidos. Evitar la deriva durante la operación de pulverización. No utilice el pulverizador si hay fugas o un chorro de pulverización desigual. |
Precauciones
El líquido para aplicación en este pulverizador no deberá exceder los 40°C. |
Antes de la operación, es necesario realizar una prueba de rociado con agua limpia y revisar el tanque, la manguera, el cierre y la boquilla para detectar posibles fugas. |
La preparación del químico deberá seguir las instrucciones y fórmula proporcionadas por el fabricante del pesticida. Se prohíbe la modificación no autorizada de la tasa de dilución del producto químico, que pueda poner en peligro a los seres humanos y a los animales o provocar un fallo en el control de plagas. Verifique el volumen de aplicación antes Trabajar. |
Al finalizar la operación, deberá cambiarse de ropa y lavarse las partes expuestas del cuerpo, como las manos y la cara. En caso de pesticidas y germicidas altamente tóxicos, se requiere una ducha después de la operación para garantizar la seguridad. |
Cómo operar el pulverizador
Verifique que todas las piezas en la lista de empaque estén disponibles al desembalar, antes de ensamblar de acuerdo con el diagrama.

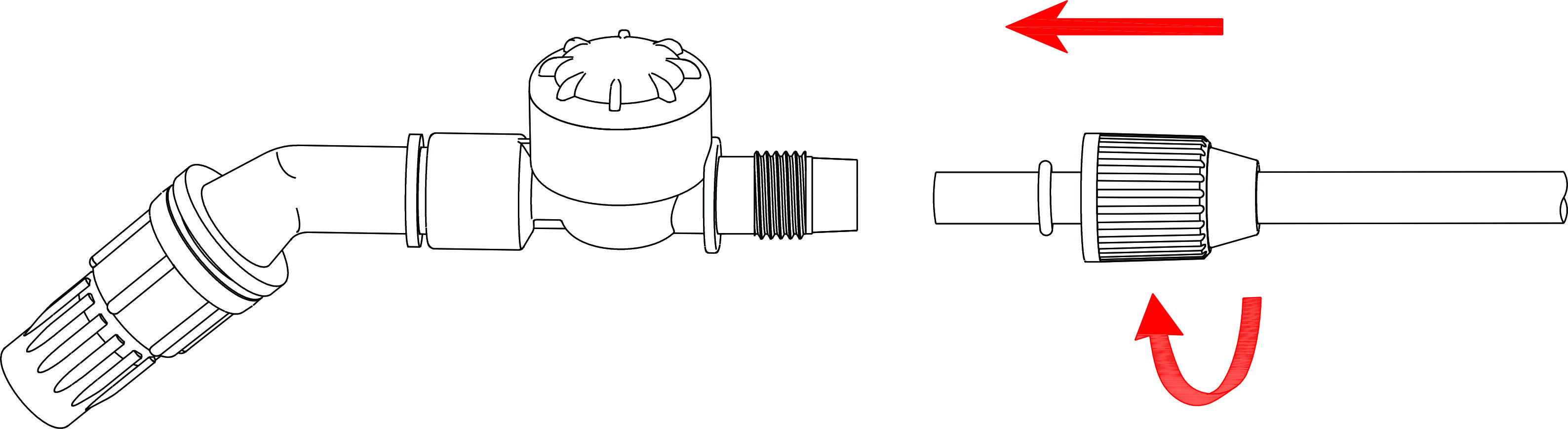

Montaje del cabezal rociador

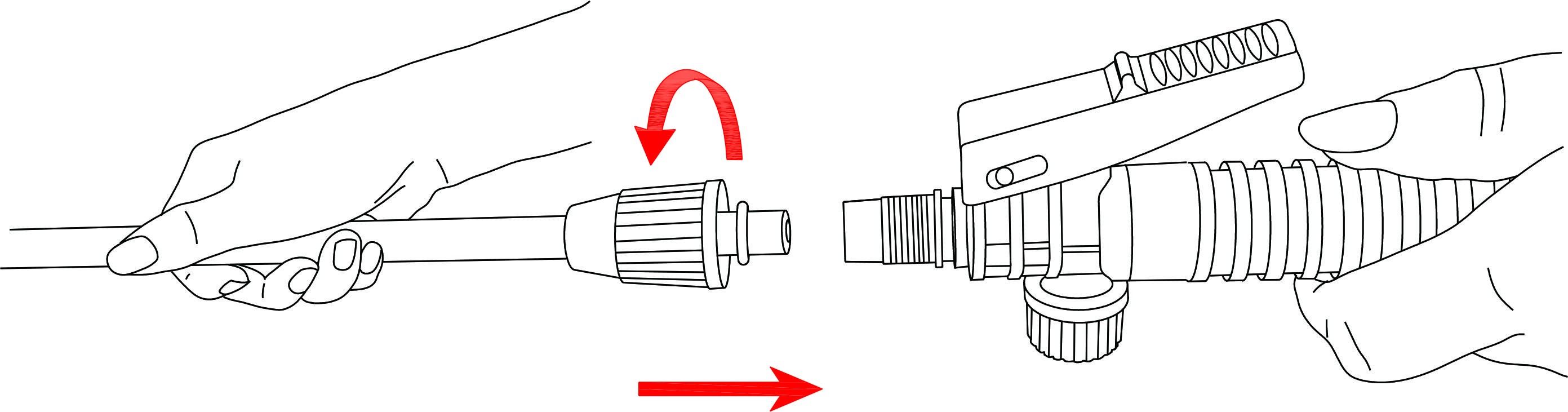

2. Montaje de lanza pulverizadora

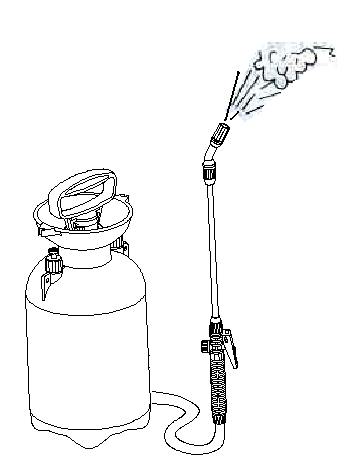

3. Pulverización

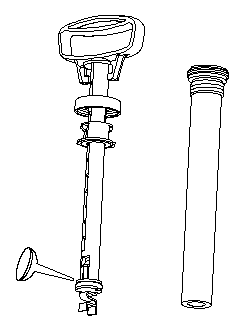

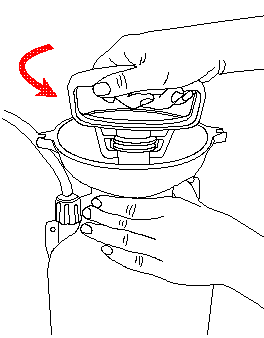

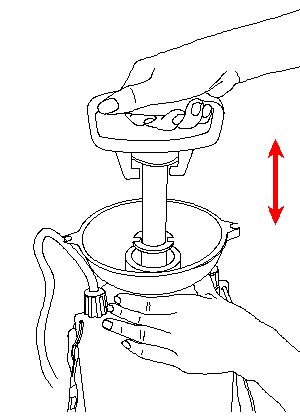

Antes de rociar, deberá sostener la manija de bombeo para forzar su extremo inferior dentro de la ranura de la base guía y girar la manija para retirar la unidad de la bomba para llenar el tanque con el químico de pulverización preparado hasta el volumen nominal, seguido de reemplazar la bomba y Bombear para inflar el tanque (asegúrese de que la válvula de cierre esté en la posición Cerrado). Cuando la presión dentro del tanque aumenta, puede mantener presionada la válvula de cierre para comenzar a rociar puntualmente o de manera continua. La tapa de la boquilla se puede variar para seleccionar el tipo de pulverización adecuado para satisfacer las demandas de los cultivos.

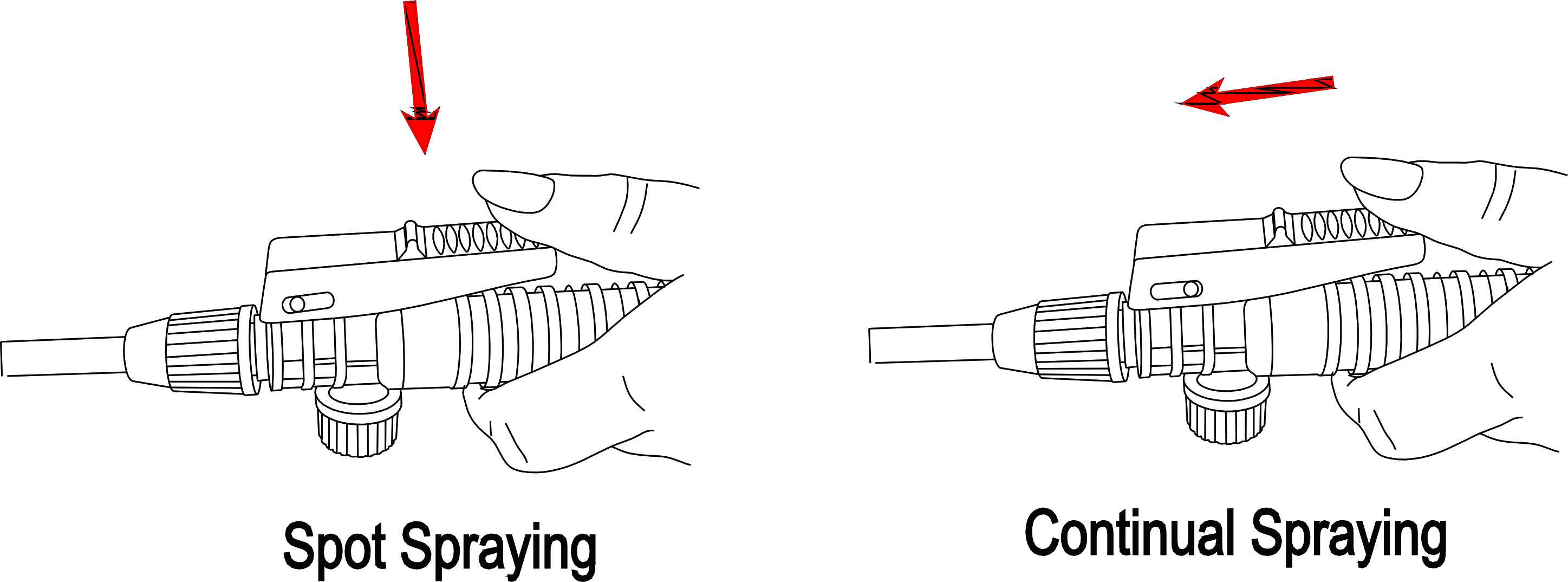

4. Control de la válvula de cierre
5. Acerca de la válvula reguladora de presión
La válvula reguladora de presión es un dispositivo importante para reducir el pulso de pulverización, mantener la presión constante, garantizar una pulverización uniforme, minimizar la contaminación ambiental y mejorar el rendimiento del control de plagas.
La válvula reguladora de presión está normalmente cerrada con su presión de apertura establecida en 1,4 ± 0,2 bar y la presión de cierre establecida en 1 ± 0,15 bar. Cuando la presión dentro del tanque aumenta por encima de la presión de apertura establecida, el rociador comienza a rociar manteniendo presionada la válvula de cierre. Cuando la presión es inferior a la presión de cierre, la válvula reguladora se cerrará sola y dejará de pulverizar. Debes inflar el tanque si deseo de proceder a fumigar.
Nota: La presión residual se mantendrá en el tanque incluso al finalizar la pulverización gracias a la válvula reguladora. Libere la presión antes de retirar la bomba siguiendo las instrucciones (como se indican en la válvula de alivio).
6. Válvula de alivio
La válvula de alivio es una parte importante del pulverizador de aire comprimido. Cuando la presión dentro del tanque excede el valor establecido, la válvula se abrirá sola para descargar una cierta cantidad de aire rápidamente para mantener la presión interna por debajo del valor establecido y garantizar un funcionamiento confiable y seguro.

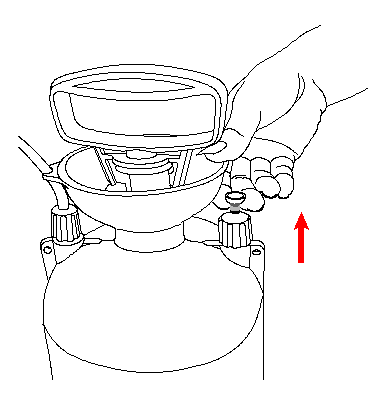

Nota: Puede levantar el casquillo de la válvula de alivio para aliviar la presión interna residual antes de retirar la bomba.

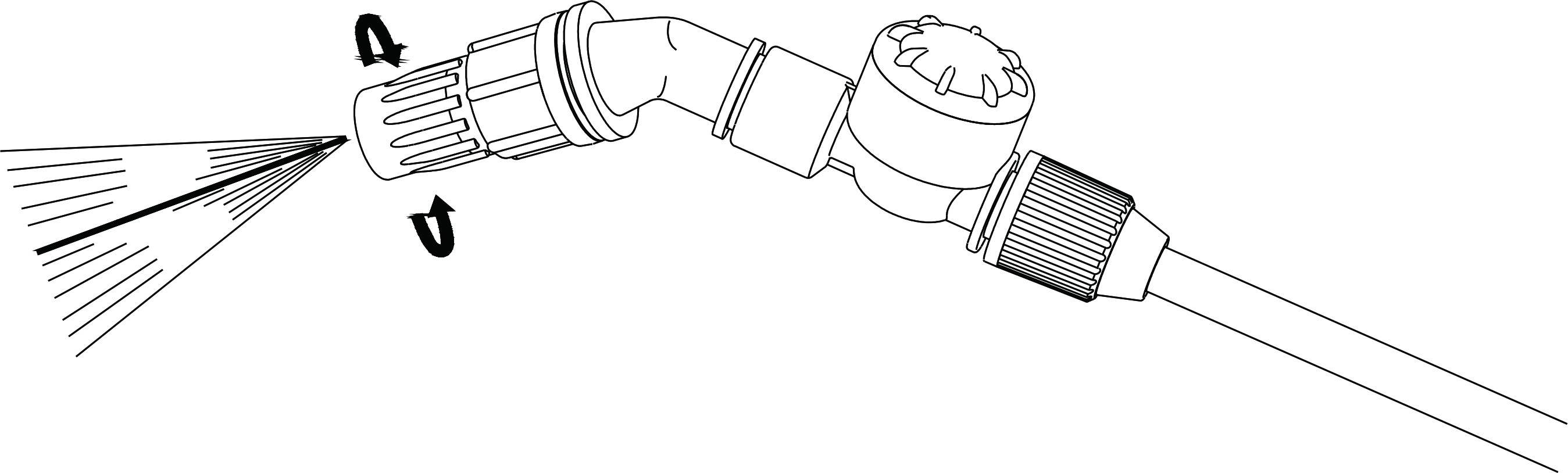

7. Ajuste de la boquilla rociadora

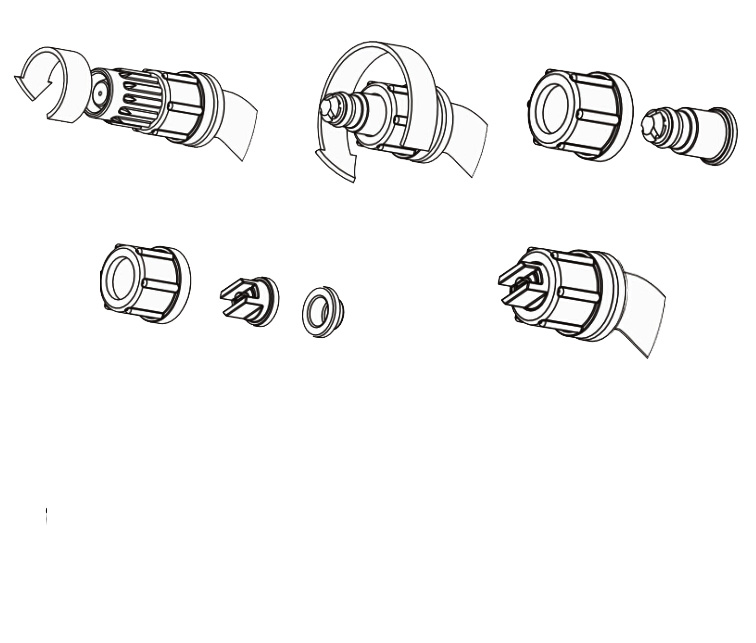

Cambio de boquilla pulverizadora

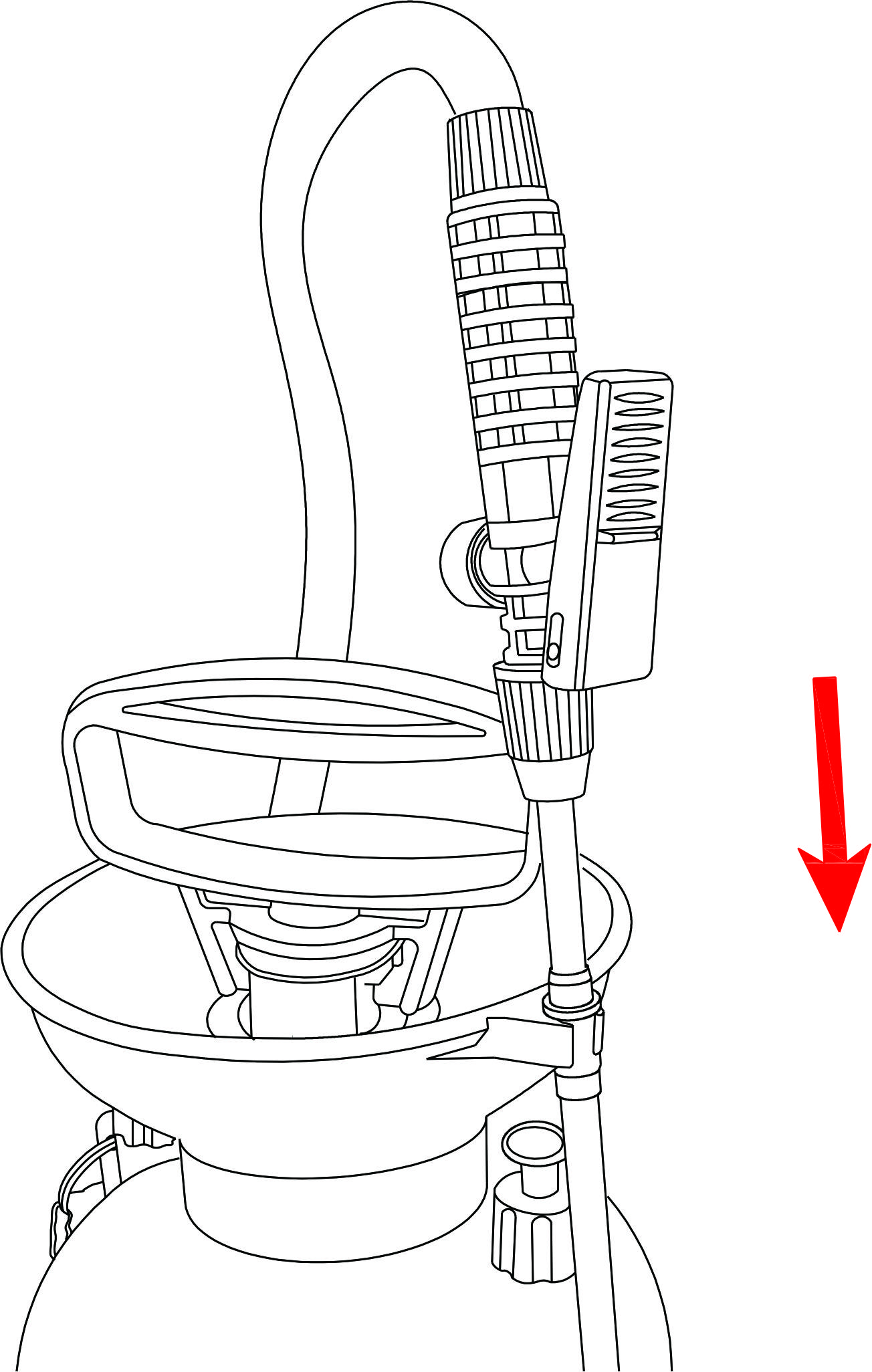

Aparcamiento de lanza pulverizadora

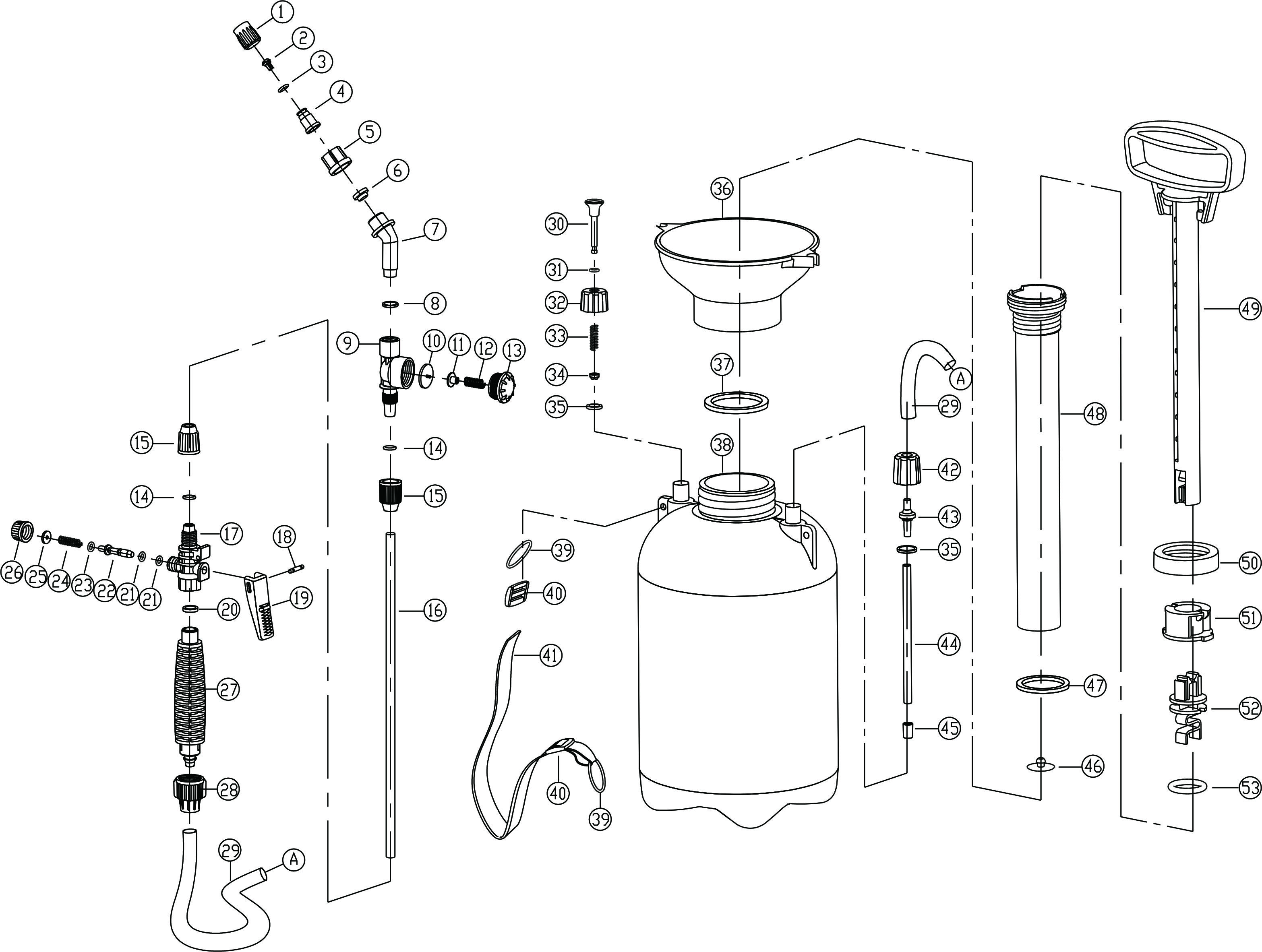

VI. Diagrama Estructural y Cronograma
S/N | Descripción | Cant. | S/N | Descripción | Cant. |
1 | Boquilla de pulverización de cono | 1 | 28 | Tapa de manguera I | 1 |
2 | núcleo de remolino | 1 | 29 | Manguera | 1 |
3 | Lanza de pulverización Junta tóricaΦ10,7×1,8 | 1 | 30 | Dedal de válvula de alivio | 1 |
4 | boquilla de remolino | 1 | 31 | Junta tórica Φ7,5×1,8 | 1 |
5 | tapa de boquilla | 1 | 32 | Tapa de válvula de alivio | 1 |
6 | filtro de boquilla | 1 | 33 | Resorte de válvula de alivio | 1 |
7 | Doblar | 1 | 34 | Anillo de retención de resorte | 2 |
8 | Arandela de sello | 1 | 35 | lavadora plana | 1 |
9 | Cuerpo de válvula | 1 | 36 | Embudo | 1 |
10 | tableta de válvula | 1 | 37 | Lavadora de embudo | 1 |
11 | tapón de válvula | 1 | 38 | Tanque | 1 |
12 | Primavera | 1 | 39 | Anillo de correa | 2 |
13 | Tapa de válvula | 1 | 40 | Cierre de correa | 2 |
14 | Junta tórica de lanza pulverizadora | 2 | 41 | correa | 1 |
15 | tapa de lanza pulverizadora | 2 | 42 | Tapa de manguera II | 1 |
16 | lanza pulverizadora | 1 | 43 | conector | 1 |
17 | cuerpo de cierre | 1 | 44 | Manguera de succión | 1 |
18 | pasador de cierre | 1 | 45 | colador pequeño | 1 |
19 | placa de prensa | 1 | 46 | Lavadora a prueba de agua | 1 |
20 | Anillo de sellado del mango | 1 | 47 | Junta de bomba | 1 |
21 | Junta tórica Φ6,8×1,6 | 2 | 48 | Cilindro | 1 |
22 | tapón de válvula | 1 | 49 | Mango de bomba | 1 |
23 | Junta tórica Φ7,9×19 | 1 | 50 | Tuerca del cilindro | 1 |
24 | resorte de cierre | 1 | 51 | Base guía | 1 |
25 | Anillo de sellado de cierre | 2 | 52 | pistón | 1 |
26 | tuerca de cierre | 2 | 53 | junta tórica del pistón | 1 |
27 | manija de cierre | 2 |
|
|
|

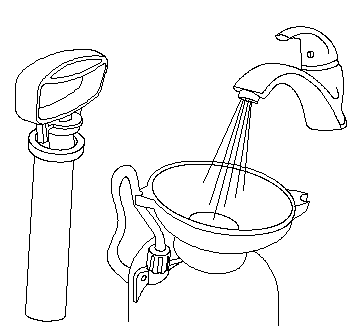

VII. Limpieza y mantenimiento
Al finalizar la pulverización, se requiere lavado repetido y pulverización a presión con agua limpia en un lugar permitido hasta que el líquido descargado esté limpio.
El filtro en el extremo frontal de la manguera de succión se puede desmontar para lavarlo.

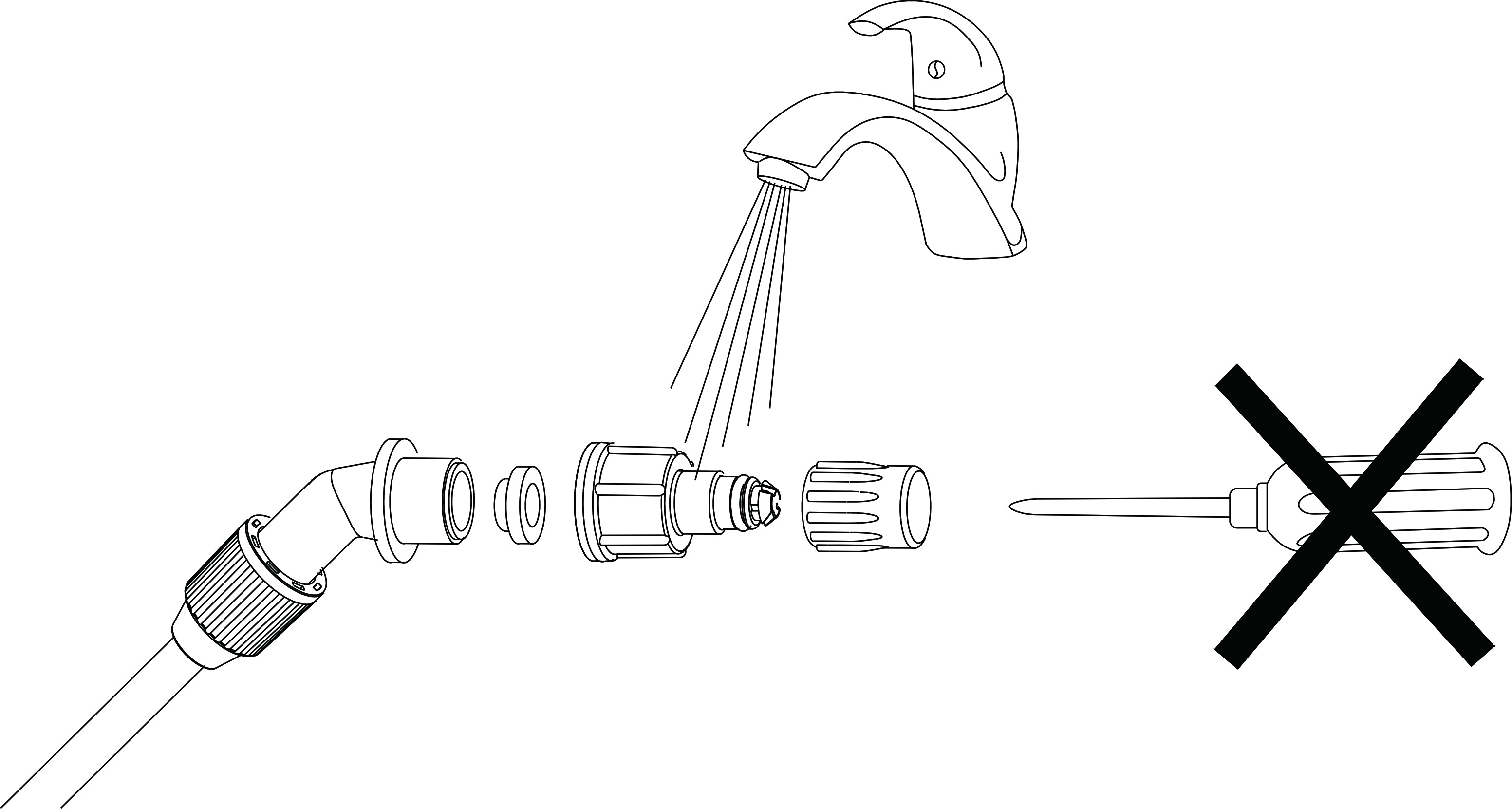

La boquilla se lavará con agua. Nunca utilice una herramienta dura para eliminar las impurezas de los orificios de la boquilla. Aplique un poco de lubricante a la junta tórica de la boquilla después de la limpieza.
Deberá aplicar un poco de vaselina o grasa de baja viscosidad a la junta tórica del pistón después de un uso continuo durante un período (por ejemplo, medio mes, un mes o dos meses) o al reutilizarla después de un almacenamiento prolongado.
VIII. almacenamiento

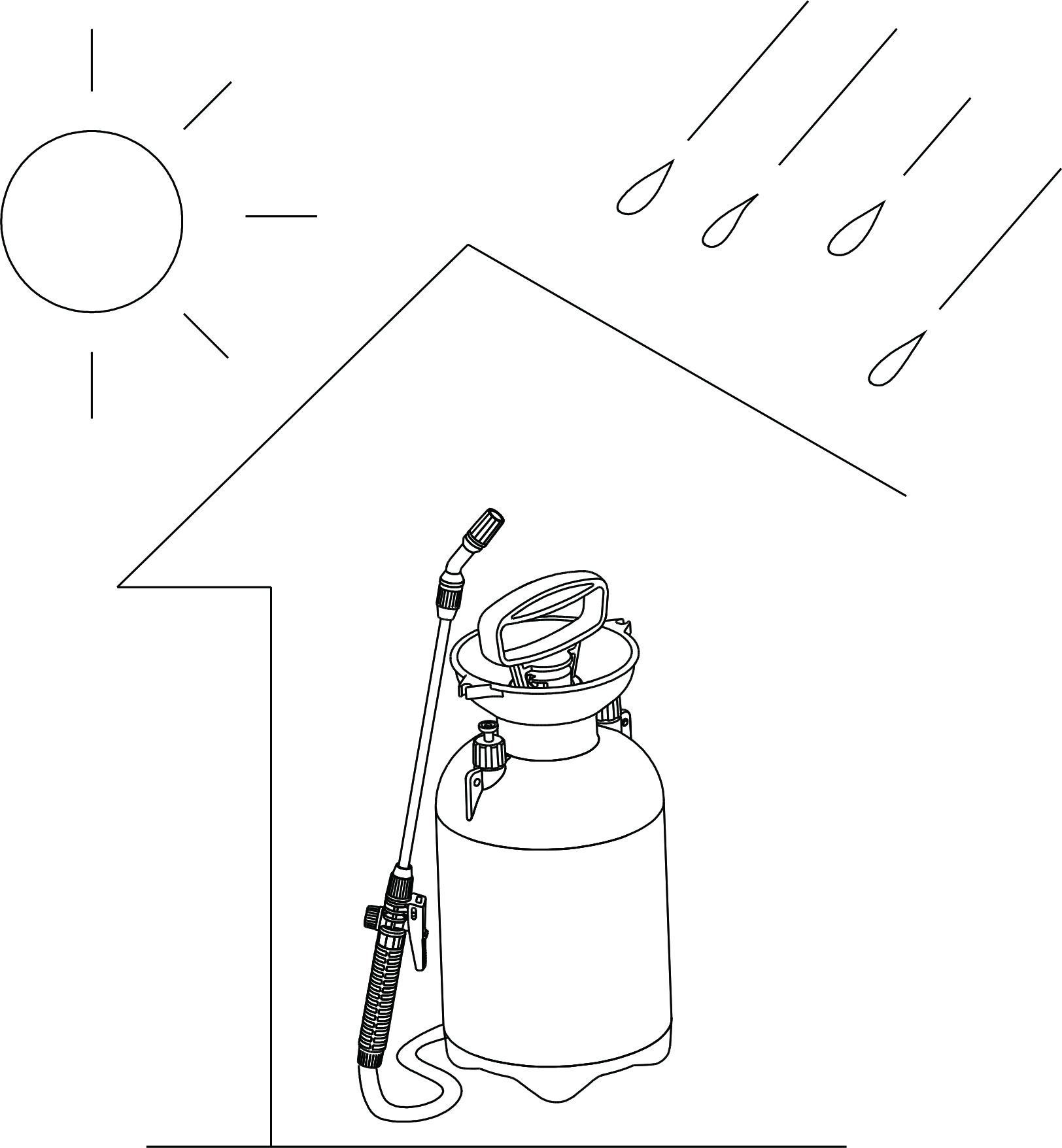

El pulverizador debe almacenarse en un lugar interior seco y fuera del alcance de los niños.
El gas dentro del tanque se liberará antes del almacenamiento. Está prohibido el almacenamiento a presión.
IX. Solución de problemas
Problemas | Causas | Soluciones |
Se producen fugas o una pulverización deficiente. | · El anillo de sellado está suelto o dañado. · El filtro de boquilla o el filtro de succión están bloqueados · La boquilla está bloqueada | ·Reapretar o reemplazar ·Limpio ·Limpiar o reparar |
El mango de la bomba es demasiado pesado para operar | · Junta tórica del pistón insuficientemente lubricada · Presión demasiado alta en el tanque. | ·Aplicar lubricante a la junta tórica del pistón. ·Dejar de presurizar. Verifique que la válvula de alivio no esté atascada. Repárelo si es necesario. |
El mango de la bomba es demasiado liviano para operar | · La junta tórica del pistón se desgasta o se sale. · La lavadora a prueba de agua se sale | ·Reemplace la junta tórica del pistón ·Reparar |
Rocíe aire en lugar de agua | · La manguera de succión dentro del tanque se sale | ·Retire la tapa de la manguera y saque la manguera de succión para apretarla. |
Sin chorro de pulverización o chorro de pulverización irregular | · Obstruido | ·Haga revisar y limpiar la manguera de succión y la boquilla. |
Lista de embalaje
S/N | Descripción | Unidad | Cant. | Observaciones |
1 | Pulverizador | unidad | 1 | |
2 | Lanza pulverizadora | pedazo | 1 | |
3 | Boquilla de pulverización | Pedazo | 1 | |
4 | Válvula reguladora de presión | Pedazo | 1 | |
5 | Manual de usuario | pedazo | 1 |
