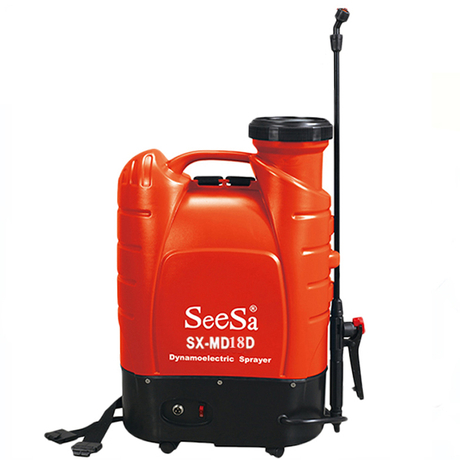

Apretar el gatillo de su equipo de aplicación debería generar una niebla consistente y confiable. En cambio, los operadores frecuentemente enfrentan caídas repentinas de presión, patrones de rociado erráticos o una bomba que se enciende y apaga continuamente. Estas frustraciones operativas interrumpen las aplicaciones agrícolas, de control de plagas y de paisajismo, lo que hace perder tiempo y formulaciones químicas costosas. No entender la mecánica interna (específicamente cómo interactúan la bomba, el interruptor de presión y la válvula de gatillo) conduce a fallas en el equipo mal diagnosticadas, costos de reemplazo innecesarios y una aplicación química ineficiente. Podría reemplazar un motor en perfecto estado cuando un simple sello falla, lo que prolonga el tiempo de inactividad del equipo. Es necesario comprender la dinámica de fluidos y el circuito de retroalimentación eléctrica de un rociador a presión eléctrico de mochila para solucionar problemas de unidades existentes, evaluar nuevos modelos para su compra y garantizar la confiabilidad del equipo a largo plazo desde el momento de desembalarlo.
Mecánica impulsada por la demanda: Los pulverizadores de mochila eléctricos utilizan un microinterruptor sensible a la presión que activa la bomba solo cuando la presión de la línea cae (gatillo abierto) y corta la energía cuando la presión alcanza su punto máximo (gatillo cerrado).
Vulnerabilidad de los componentes: las causas más comunes de falla de presión en unidades estándar de 4 galones son válvulas de retención desgastadas, juntas tóricas degradadas y interruptores de presión sucios, en lugar de falla total del motor.
Configuración y calibración: la configuración inicial adecuada (específicamente hacer coincidir la boquilla correcta con la salida de la bomba) es fundamental para evitar ciclos rápidos de la bomba y el desgaste prematuro del controlador.
Criterios de evaluación: al seleccionar un rociador de mochila, dé prioridad a las unidades con conjuntos de bombas accesibles y fáciles de reparar por el usuario y reguladores de presión ajustables para adaptarse a los diferentes caudales.
El diagnóstico de irregularidades de presión requiere mapear los componentes internos que generan y regulan el flujo de fluido. El sistema se basa en una secuencia precisa de interacciones mecánicas y eléctricas. Cuando estos componentes funcionan correctamente, la aplicación de productos químicos sigue siendo predecible en todo el lugar de trabajo. Los técnicos de campo deben comprender cada parte de este conjunto para aislar las fallas rápidamente sin derribar toda la máquina.

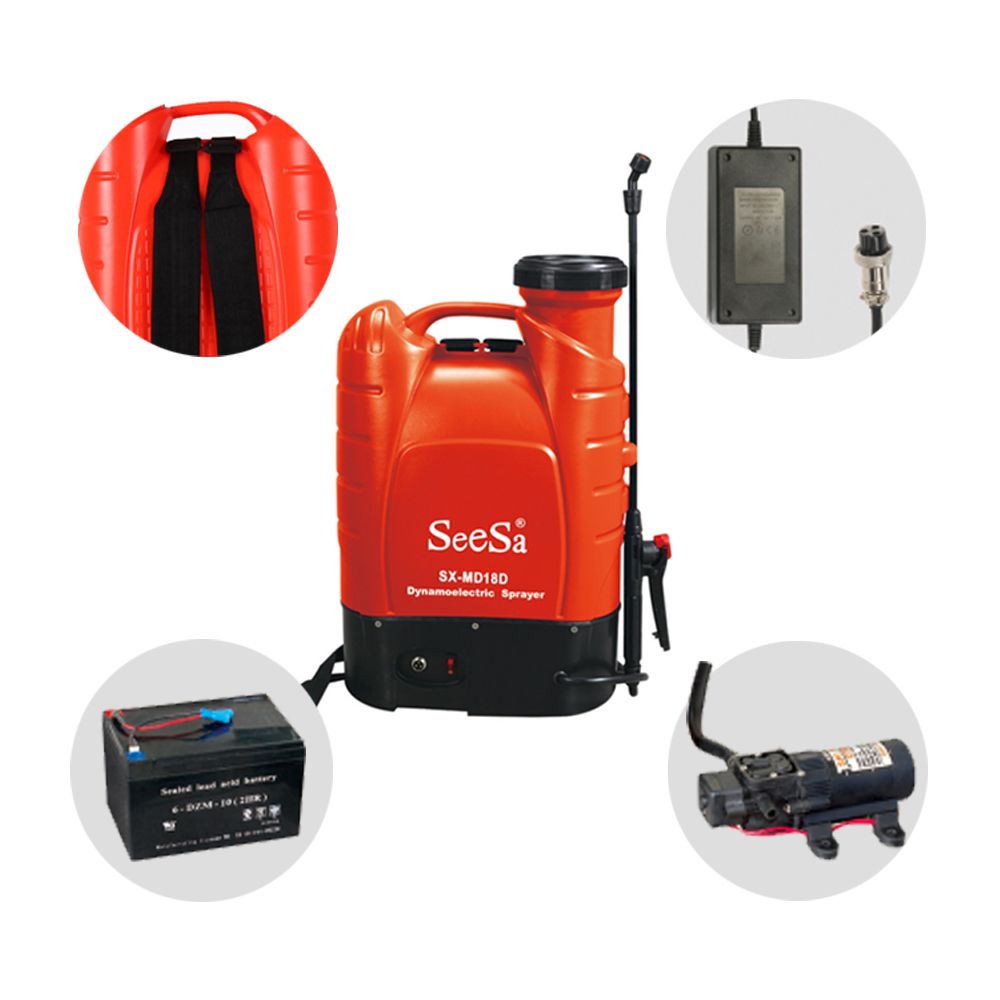

La central eléctrica central de las unidades comerciales consta de un motor de 12 V CC acoplado a un cabezal de bomba de diafragma. El motor convierte la energía de la batería en energía rotacional. Un cojinete de leva excéntrico interno traduce esta rotación en un rápido movimiento lineal de vaivén. Esta acción mecánica impulsa un diafragma flexible hacia adelante y hacia atrás dentro de la cámara de la bomba a altas velocidades.
Durante el movimiento hacia atrás, el diafragma crea un vacío. Esta succión extrae líquido del tanque principal, pasa por la válvula de retención de admisión y ingresa a la cámara de la bomba. Durante el movimiento de avance, el diafragma comprime el fluido. La válvula de admisión se cierra de golpe y la válvula de escape se abre, empujando el líquido presurizado hacia la manguera de entrega. La principal ventaja de este diseño es el aislamiento. El diafragma mueve el fluido sin que los químicos agrícolas agresivos toquen los componentes metálicos internos del motor. Esta separación física previene la rápida corrosión causada por fertilizantes, herbicidas y soluciones de lejía.
Los fabricantes suelen utilizar materiales resistentes a productos químicos para estos componentes internos. Los diafragmas suelen estar moldeados con Santoprene para brindar flexibilidad y resistencia a la fatiga, mientras que las válvulas de retención utilizan Viton o cauchos sintéticos similares para resistir productos químicos a base de solventes. Comprender estas especificaciones de materiales ayuda a los operadores a elegir el equipo adecuado para aplicaciones químicas específicas.
Ubicado directamente en el cabezal de la bomba, el interruptor de presión interno sirve como cerebro de la operación. Actúa como un puente mecánico-eléctrico, traduciendo la dinámica de fluidos en comandos eléctricos. Dentro de esta pequeña carcasa, un pequeño mecanismo de disparo retiene un resorte de alta resistencia. Este resorte descansa contra un diafragma secundario más pequeño expuesto directamente a la línea de fluido.
Los contactos eléctricos dentro del interruptor están normalmente cerrados (NC). Cuando la presión hidráulica en la manguera de entrega cambia, empuja contra este diafragma del interruptor interno. Si la presión del fluido es alta, supera la tensión del resorte, empujando el mecanismo hacia atrás para abrir los contactos eléctricos. Esto rompe el circuito eléctrico positivo y detiene el motor instantáneamente. Cuando la presión de la línea cae, el resorte fuerza el mecanismo hacia adelante, cerrando los contactos con precisión. Esta conexión eléctrica instantánea restablece la energía al motor.
Este microinterruptor soporta importantes esfuerzos físicos y eléctricos. Cada vez que los contactos se abren o cierran se produce un pequeño arco eléctrico. Durante miles de ciclos, este arco puede provocar la acumulación de carbono en los puntos de contacto, lo que eventualmente provocará una falla eléctrica incluso si el resorte mecánico permanece intacto.
El recorrido del fluido comienza en el fondo del tanque, pasa a través de un filtro de succión, ingresa a la cámara de la bomba y sale por la manguera de suministro de alta presión. Este camino termina en la válvula de gatillo ubicada en el mango de la varilla. La válvula de gatillo no es sólo un mango ergonómico; es una barrera mecánica que dicta todo el funcionamiento de la máquina.
Cuando suelta la manija, el émbolo interno cae y sella el asiento de la válvula. Debido a que la bomba ya ha empujado fluido hacia la manguera, cerrar esta barrera crea una columna de fluido estática y presurizada. Esta presión estática es absolutamente necesaria para que el sistema funcione. Viaja hacia atrás a través de la manguera para empujar contra el interruptor de presión en el cabezal de la bomba, indicando al sistema que se apague.
La integridad de esta línea de fluido no es negociable. Una abrazadera de manguera floja, un tubo de varilla agrietado o una junta tórica desgastada dentro del mango del gatillo eliminarán esta presión estática. Si la presión se drena, el interruptor no registrará un gatillo cerrado y la bomba continuará funcionando o realizando ciclos de manera errática.
El ritmo operativo de un pulverizador de mochila depende enteramente de la física de la presión hidráulica. El sistema busca constantemente el equilibrio entre la restricción física del fluido en la varilla y la energía eléctrica que impulsa la bomba. Los operadores que comprenden esta relación pueden calibrar fácilmente sus equipos para lograr un rendimiento óptimo.
Al apretar el mango del gatillo, se levanta el émbolo interno del asiento de la válvula. Esta acción libera inmediatamente la presión estática del fluido atrapada en la manguera. El líquido presurizado sale rápidamente a través de la varilla y la boquilla, atomizándose en un patrón de rociado basado en el diseño del orificio de la boquilla.
Esta liberación física desencadena una rápida secuencia de eventos dentro de la máquina:
La presión estática de la línea cae instantáneamente cuando el fluido escapa de la boquilla.
De vuelta en el cabezal de la bomba, el poderoso resorte dentro del interruptor de presión se descomprime porque la fuerza hidráulica opuesta desaparece.
El resorte empuja el mecanismo interno hacia adelante.
Los contactos eléctricos se cierran de golpe, completando el circuito.
El motor recibe 12 voltios de corriente continua y gira hasta las RPM de funcionamiento.
La bomba comienza a ciclar el fluido, extrayendo del tanque y empujándolo hacia afuera de la varilla para mantener un rociado continuo.
Al soltar el gatillo se inicia una secuencia de apagado igualmente rápida. El émbolo vuelve a caer sobre el asiento de la válvula, deteniendo abruptamente todo el flujo de fluido en la varilla. Sin embargo, el motor sigue girando a altas RPM. La bomba continúa empujando fluido hacia la manguera cerrada durante una fracción de segundo.
Debido a que los líquidos son en gran medida incompresibles, forzar más fluido a un espacio sellado hace que la presión de la línea aumente rápidamente. Esta intensa contrapresión viaja por la manguera hasta el cabezal de la bomba. Empuja con fuerza contra el diafragma del presostato. Esta fuerza hidráulica supera la tensión física del resorte interno. El mecanismo se desplaza hacia atrás, rompiendo el circuito eléctrico. El motor pierde potencia y se detiene instantáneamente, dejando el sistema preparado y presurizado para el siguiente apretón.
Esta parada repentina crea un pequeño efecto de golpe de ariete. A menudo puedes sentir una ligera patada o vibración en la manguera cuando se cierra el gatillo. Los pulverizadores de alta calidad utilizan mangueras trenzadas reforzadas para absorber este impacto y evitar que los accesorios se salgan volando bajo una presión máxima.
Los operadores frecuentemente encuentran un problema frustrante donde la bomba se enciende y apaga rápidamente (tartamudeando o pulsando) mientras el gatillo está completamente abierto. Esto no es una falla del motor. Es un desajuste entre la producción de líquidos y la restricción física.
Este ciclo ocurre cuando el caudal de la bomba excede significativamente la capacidad de salida de la boquilla. La bomba empuja el fluido hacia la manguera más rápido de lo que el pequeño orificio de la boquilla puede liberarlo. Esto provoca micropicos en la presión de la línea. Estos picos engañan al interruptor de presión haciéndole creer que el gatillo está cerrado, apagando el motor momentáneamente. Una vez que el motor se detiene, la boquilla libera el exceso de presión, el interruptor se cierra y el motor se reinicia. Este rápido ciclo de encendido y apagado degrada los contactos del microinterruptor con el tiempo y crea un patrón de pulverización desigual.
Muchos usuarios experimentan esto inmediatamente después de desembalar. Si instala una boquilla de restricción de bajo flujo para una nebulización fina sin ajustar el regulador de presión de la bomba o el dial de velocidad variable, el sistema inevitablemente tartamudeará. Se requiere una calibración adecuada entre la velocidad de la bomba y el tamaño de la boquilla para lograr un funcionamiento suave y continuo del motor.
Tipo de boquilla | Caudal (GPM) | Configuración de bomba requerida | Síntoma si no coincide |
|---|---|---|---|
Cono de niebla fina | 0,1 - 0,2 | Bajo / Mínimo | Tartamudeo severo y rápido; La bomba realiza ciclos varias veces por segundo. |
Ventilador estándar | 0,3 - 0,5 | Medio | Pulsaciones ocasionales; Distribución desigual del spray en los bordes. |
Latón ajustable (abierto) | 0,6 - 0,8 | Alto / Máximo | Funcionamiento suave; La presión puede caer si la bomba no puede mantener el ritmo. |
Empapado de alto volumen | 1.0+ | Máximo | Ejecución continua; Presión débil si la boquilla excede la capacidad de la bomba. |
Cuando el equipo falla en el campo, los operadores suelen suponer que el motor se ha quemado. Rara vez ocurre una falla total del motor. La presión inconsistente generalmente se debe a sellos degradados, problemas de continuidad eléctrica o caídas en el suministro de energía. El diagnóstico de estos componentes específicos ahorra tiempo y costos de reparación.
El microinterruptor soporta miles de chasquidos físicos y arcos eléctricos durante un solo día de trabajo. Con el tiempo, el desgaste mecánico debilita el resorte interno. Si se producen fugas de productos químicos cerca del cabezal de la bomba, la corrosión puede degradar los contactos eléctricos. Esto hace que el interruptor se quede permanentemente en la posición "encendido" o "apagado".
Para ejecutar un método de reparación básico, debe aislar el controlador de la bomba. Siga estos pasos de diagnóstico en el campo:
Desconecte la batería por completo para garantizar la seguridad.
Retire la cubierta de plástico inferior de la bomba para acceder a la carcasa del interruptor en el cabezal de la bomba.
Configure un multímetro digital en la configuración de continuidad o ohmios.
Sondear los dos terminales eléctricos del microinterruptor.
Presione manualmente el diafragma del interruptor con un destornillador pequeño.
Debería escuchar un pitido claro del multímetro cuando el interruptor se cierra y un silencio cuando se abre. Si el multímetro registra continuidad independientemente de la posición del interruptor, los contactos internos están soldados entre sí.
Operar una unidad con contactos soldados presenta un riesgo de implementación grave. Un interruptor atascado hace que la bomba funcione continuamente contra un gatillo cerrado. La bomba generará una presión máxima de punto muerto hasta que algo falle. Esto puede hacer que una manguera de suministro se salga de su púa, romper el cabezal de la bomba o hacer que el motor se sobrecaliente y derrita la carcasa de plástico circundante.
Las válvulas de retención internas son pequeños discos de goma o silicona que mantienen el flujo de fluido unidireccional. Se ubican sobre los puertos de entrada y escape de la cámara de la bomba. Cuando el diafragma se mueve, estas válvulas se abren y cierran rápidamente para aspirar y expulsar el líquido, manteniendo la presión dentro del sistema.
En los pulverizadores de mochila con batería estándar de 4 galones, la pérdida repentina de presión a menudo se debe directamente a residuos o productos químicos agresivos que degradan estos sellos. Si mezcla incorrectamente los polvos humectantes, las partículas abrasivas pueden rayar los asientos de las válvulas. Los productos químicos a base de solventes pueden hacer que el caucho se hinche o deforme. Si una válvula de retención no puede sellar completamente, el fluido empuja hacia atrás dentro del tanque durante la carrera de compresión. Esto se conoce como bypass interno.
Cuando se produce una derivación interna, escuchará que la bomba funciona normalmente, pero no se genera alta presión en la varilla. El patrón de rociado se verá débil y anémico. La inspección y limpieza de estas pequeñas válvulas a menudo restablece la presión total de inmediato. Los técnicos de campo siempre deben llevar un juego de válvulas de retención y juntas tóricas de repuesto para cambios rápidos.
La energía eléctrica dicta la salida mecánica. Una batería de iones de litio o de plomo-ácido agotada o defectuosa puede mostrar una carga completa en una luz indicadora básica, pero no proporciona suficiente amperaje bajo una carga pesada. Cuando la bomba intenta generar alta presión, consume la corriente máxima.
Si las celdas de la batería se degradan, el voltaje cae significativamente en el momento en que el motor demanda energía. El motor gira más lento, las carreras del diafragma pierden fuerza y el patrón de pulverización resultante se vuelve débil. Se podría suponer que la bomba está fallando porque el interruptor funciona y las válvulas están limpias. Probar el voltaje de la batería con un multímetro mientras la bomba está funcionando activamente bajo carga revelará si la fuente de energía es el verdadero cuello de botella.
Tipo de batería | Voltaje de reposo | Voltaje bajo carga (saludable) | Voltaje bajo carga (fallando) |
|---|---|---|---|
Plomo-ácido sellado de 12 V | 12,6 V - 12,8 V | 11,5 V - 12,0 V | Cae por debajo de 10,5 V |
Iones de litio de 18 V/20 V | 20,0 V - 20,5 V | 18,0 V - 19,5 V | Cae por debajo de 15,0 V |
Seleccionar el equipo adecuado requiere mirar más allá de las afirmaciones de marketing y examinar la ingeniería interna. La longevidad de un pulverizador depende de qué tan bien maneja la presión, maneja productos químicos abrasivos y permite el mantenimiento del campo. Los operadores deben evaluar características mecánicas específicas antes de comprometerse con una compra.
Las bombas de demanda estándar de encendido/apagado funcionan a una sola velocidad. Cuando el interruptor se cierra, el motor funciona a las RPM máximas hasta que se alcanza el límite de presión. Esta operación binaria es dura para los componentes internos y a menudo conduce al fenómeno de tartamudeo si la boquilla es demasiado pequeña. El constante arranque y parada genera un exceso de calor y desgasta prematuramente las escobillas del motor.
Los modelos con diales de reóstato variables ofrecen una solución superior. Un dial de control de flujo variable utiliza modulación de ancho de pulso (PWM) para regular el voltaje enviado al motor, lo que permite al operador ajustar las RPM de la bomba. Puede reducir la velocidad del motor para que coincida perfectamente con la salida de una boquilla de bajo flujo. Esto elimina los ciclos rápidos, evita la tartamudez y extiende significativamente la vida útil del interruptor de presión y del motor.
La evaluación de los mecanismos de la bomba requiere comprender las diferencias mecánicas entre los diseños de diafragma y pistón. Las bombas de diafragma utilizan una membrana flexible para mover el fluido. Debido a que no hay piezas de fricción deslizantes en contacto con el químico, son altamente resistentes al desgaste abrasivo. Son la mejor opción para aplicar polvos humectables, sólidos suspendidos y soluciones de lejía fuertes.
Las bombas de pistón funcionan como el cilindro de un motor de combustión. Un pistón se desliza hacia arriba y hacia abajo dentro de una manga para generar presión. Pueden alcanzar índices de presión máxima significativamente más altos, lo que los hace excelentes para alcanzar copas de árboles altas o rociar líquidos espesos. Sin embargo, la fricción por deslizamiento requiere un mantenimiento estricto. Los polvos abrasivos rayarán rápidamente las paredes del cilindro y arruinarán las juntas tóricas, lo que provocará una pérdida de presión permanente. Elija el tipo de bomba basándose estrictamente en las formulaciones químicas que desea rociar.
El equipo eventualmente requerirá mantenimiento. Las decisiones de compra inteligentes enfatizan en gran medida la capacidad de servicio. Evite unidades con carcasas de bomba selladas, pegadas o patentadas que no se puedan abrir con herramientas manuales estándar. Si no puede acceder al cabezal de la bomba en el campo, la máquina es una responsabilidad.
Priorice la compra de marcas que ofrezcan piezas de repuesto modulares. Debería poder comprar interruptores de presión independientes, kits de válvulas de retención y diafragmas de repuesto. Si falla un sello menor o un controlador no funciona correctamente, reemplazar una pieza pequeña y económica le permitirá volver a trabajar en minutos. Requerir un reemplazo completo de la bomba y el motor por una junta tórica degradada es una carga de mantenimiento inaceptable para los operadores comerciales.
Inspeccione sus filtros de succión en línea y límpielos a fondo antes de asumir que un patrón de rociado débil se debe a una falla del motor.
Calibre su dial de presión variable para que coincida con el orificio de boquilla elegido para eliminar el tartamudeo rápido de la bomba y proteger el microinterruptor.
Mantenga un kit de reconstrucción modular que contenga válvulas de retención, juntas tóricas y un interruptor de presión de repuesto en su vehículo de mantenimiento de campo.
Enjuague el sistema de bomba con agua limpia después de cada uso para evitar que productos químicos agresivos degraden el diafragma interno y los sellos.
R: Esto indica una incapacidad para generar suficiente contrapresión para activar el interruptor de apagado. Las causas comunes incluyen una fuga interna de fluido, residuos atrapados en la válvula de retención que impiden la acumulación de presión o un mecanismo de interruptor de presión soldado físicamente atrapado en la posición eléctrica cerrada.
R: La pérdida de presión durante la pulverización activa generalmente se debe a un filtro de succión obstruido que restringe la entrada de fluido, un diafragma de la bomba o válvulas de retención desgastados que causan una derivación interna, o una caída del voltaje de la batería que ya no puede sostener la carga del motor requerida para impulsar la alta presión.
R: Utiliza un pequeño mecanismo de disparo y un potente resorte que controla la presión de la manguera. Cuando la presión de la línea es baja, el resorte empuja hacia adelante, cerrando los contactos eléctricos para hacer funcionar la bomba. Cuando la presión aumenta, supera el resorte, abriendo los contactos para detener el motor.
R: El orificio de la boquilla instalada es demasiado pequeño para la configuración de salida actual de la bomba. La bomba empuja el fluido más rápido de lo que la boquilla puede liberarlo, lo que provoca rápidos picos de presión que activan el apagado automático repetidamente. Ajuste el dial de presión variable hacia abajo o instale una boquilla más grande.
R: Sí, la mayoría de las unidades comerciales permiten el reemplazo paso a paso de los componentes internos. Puede acceder al cabezal de la bomba para reemplazar el interruptor de presión, el diafragma y las válvulas de retención utilizando kits de reconstrucción estándar sin necesidad de reemplazar todo el conjunto del motor.
R: Las bombas de demanda se apagan por completo cuando se cierra el gatillo, dependiendo de un interruptor de presión para interrumpir el circuito eléctrico. Las bombas de derivación continúan funcionando incluso cuando el gatillo está cerrado; dirigen el fluido presurizado internamente de regreso al tanque para mantener la presión del sistema sin detener el motor.
